鑄鐵管工平臺是用于工件檢測、組裝的平面基準器具，又稱管工平板，材質為高強度鑄鐵HT200、HT250、HT300、QT450-500-600、ZG20-45#，工作面硬度為HB170-240，該產品的精度穩定，耐磨性能好。

　　鑄鐵管工平臺平板的主要技能參數要求：

　　1、 平臺設計制造符合JB/T794—1999《鑄鐵平板》標準。

　　2、 平臺及所有附件的計量單位全部采用 單位(SI)規范。

　　3、規格：1000*750mm—3000*6000mm( 殊規格定制)。

　　4、 為提高鑄鐵管工平臺的抗變形能力，按材料力學強度理論，采用箱型筋式結構，截面采用高強度的半封閉式箱型截面，使平臺縱橫剖面均呈“工”字梁結構。大大提高平臺的抗彎截面模量，從設計模型上保證平臺有足夠的強度、剛度和穩定的精度。

　　5、 平臺進行兩次人工時效處理。 次時效處理在粗加工前，以消除鑄造應力。第2次人工時效處理在粗加工后，以消除粗加工產生的應力。

　　6、 為 程度地減小裝卸起吊平臺進程中平臺自重對平臺精度的影響，全部平臺吊裝孔設計符合貝塞爾支點事理。

　　7、 全部平臺的調整采用可調墊鐵調整，使平臺調整方便 且降低需方采購成本。

　　8、 工作臺面無銹跡、滑痕等其他影響使用的外觀缺陷，不允許有嚴重影響使用性能的砂眼、氣孔、裂紋等鑄造缺陷。

　　鑄鐵管工平臺平板采購幫助：

　　1、精度：按 標準計量檢定規程執行，分別為0，1，2，3級四個級別。

　　2、檢驗標準：用涂色法檢驗。0級1級平板平臺在每邊為25㎜平方的范圍內不少于25點。2級平板平臺在每邊為25㎜平方的范圍內不少于20點。3級平板平臺在每邊為25㎜平方的范圍內不少于12點。

　　3、平面度誤差：鑄鐵管工平臺平板的局部誤差是指平板工作面局部平面度加工質量，包括工作面加工的微觀質量和工作面小范圍內的局部畸變。 所謂加工的微觀質量是指加工表面極小間距微小峰谷不平度，即表面粗糙度。表面微觀質量好，耐磨損，平板使用壽命高。而工作面小范圍內的局部畸變是指加工表面不平整、有變形。這里所說的工作面小范圍，對小平板而占是局部位置，對大平板則是局部面積。平整性反映了平板局部誤差。

　　4、重量偏差：鑄鐵管工平臺平板在生產過程中，會出現重量的偏差。往往平臺的設計考慮到鑄造誤差和機械加工的誤差，鑄鐵管工平臺平板的重量誤差一般不得超過10%，超過10%時，要對平臺的質量做進一步的鑒定才可以確定此平臺是否可以投入使用。

　　5、安裝調試：一般先用用框式水平儀調平，在用光學合像水平儀或電子合像水平儀再進行一次平面度誤差測量，如有問題可要求平臺生產商來現場鏟刮修復。

　　6、清砂與涂漆：平臺底面清砂要 ，干凈且噴涂紅色防銹漆。側面要平整后再涂漆，一般涂籃漆或綠漆。

　　7、厚度要求：主要包括平臺上工作面厚度，側圍厚度和高度，以及底面筋板的厚度、高度和密度。

　　8、廠家：泊頭市泰通精密量具有限公司，咨詢電話0317-8326033，QQ1014978320，網址http://www.jiajiao114.cn/。

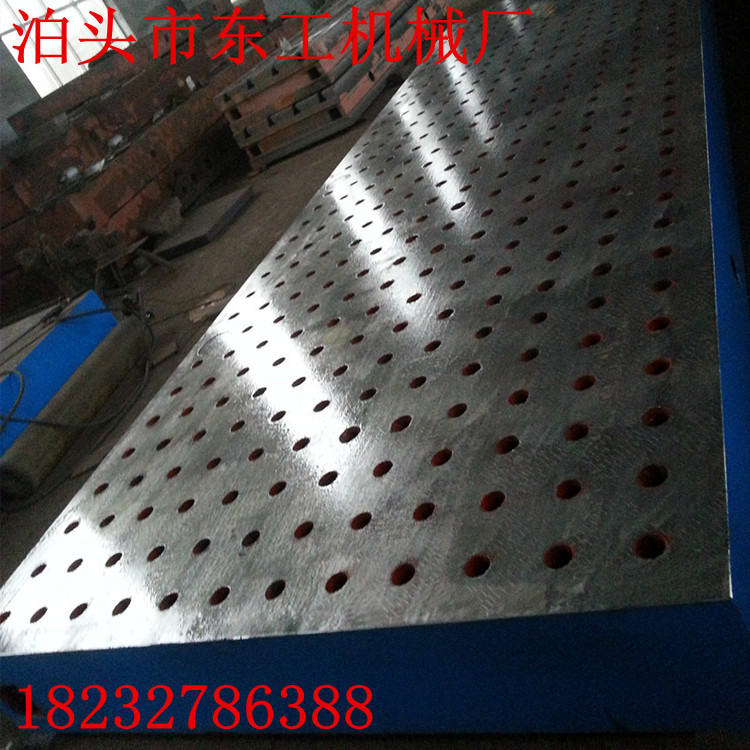

　　鑄鐵管工平臺平板圖片:
